一、概述
新鄉市華豐環保機械設備有限公司致力于大氣污染的治理。公司自成立以來，遵照可持續發展戰略，依靠自身雄厚的技術力量和“誠信為本”的商業理念，秉承“予天空于蔚藍，還世界于清新”的經營宗旨，日臻完善產品的研發制造、銷售服務網絡，服務于環保事業；
在“技術+資本”的戰略方針指導下，新鄉市華豐環保機械設備有限公司以自主核心技術為基礎，充分吸收**技術精髓。華豐環保設備致力于環境與資源的可持續發展，**從事油煙凈化器；工業有機廢氣凈化器，設備制造、安裝、調試和運營管理提供全方位服務，用戶遍布全國各行業。
我公司憑借自身的雄厚實力，秉承一貫為用戶精益求精的服務精神，可以根據用戶的要求，結合用戶的特點，設計、制作符合要求的設備，為用戶提供全方位的服務?！氨Ｗo(hù)環境，凈化全球”是我們永恒的主旋律，我們以獨特的構想、大膽的創新，**的技術，完善的服務，使我們的產品日趨完善，為我們的祖國營造出青山、碧水、藍天。
二、設備技術原理

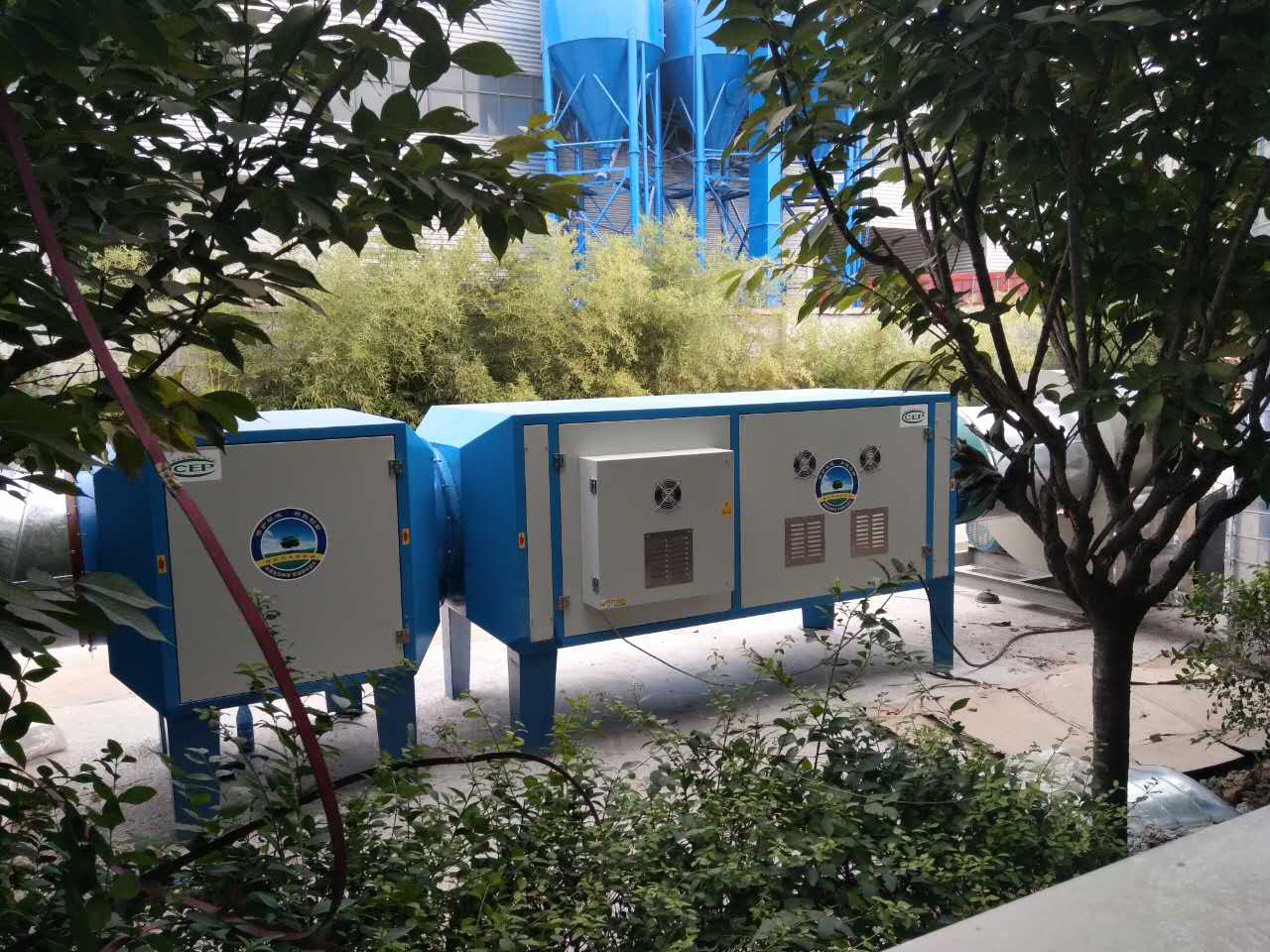

復合式光氧催化等離子廢氣凈化裝置由初級過濾電源、專用特種光源、蜂窩等離子電場組成，參考國內外各類廢氣吸收凈化技術，結合我國的實際而設計、研制的一種新型凈化裝置。它將等離子技術和光氧催化技術***科學地結合在一起，凈化效率高、適用范圍廣、結構緊湊、能耗低、操作簡便、安全可靠、價格合理，是工業企業理想的凈化裝置。
生產過程產生的廢氣，由風機的吸力作用下***入干式過濾區，將廢氣中較大顆粒雜質去除；然后進入到等離子凈化區，使廢氣中其余顆粒型煙塵雜質被優先去除，濃度逐漸降低，*后進入 UV 光氧催化區，在光氧中，UV 燈管產生高能光束照射廢氣，使廢氣裂解，與此同時燈管產生的紫外線分解空氣中的氧分子，*終產生臭氧，對廢氣進行氧化，反應生成水和二氧化碳，并且能去除因為氣體產生的異味，凈化后的氣體完全達到國家排放標準。
1.光氧凈化單元
UV光解單元利用特制的高能高臭氧UV紫外線光束照射廢氣，裂解工業廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。
UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有*強的氧化作用，對工業廢氣及其它刺激性異味有立竿見影的清除效果。工業廢氣利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使工業廢氣物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。利用高能UV光束裂解工業廢氣中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到凈化及殺滅細菌的目的．從凈化空氣效率考慮，我們選擇了-C波段紫外線和臭氧發結合電暈電流較高化裝置采用脈沖電暈放吸附技術相結合的原理對有害氣體進行消除，其中-C波段紫外線主要用來去除硫化氫、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、樹脂、等氣體的分解和裂變，是有機物變?yōu)闊o機化合物。
凈化裝置由初濾單元、-C波段紫外線裝置，降解收集，臭氧發生器及過濾單元等設備和部件組成。
該裝置采用五級凈化方式，裝置的工藝流程如圖1所示。
技術特點
1．無毒無任何副作用。完全超越了傳統的臭氧等空氣凈化器，能在有人在場的環境中持續滅菌、除塵，對人體無毒副作用。能廣譜地截獲殺滅空氣中的各類細菌，測試證明對軍團菌、金黃色葡萄球菌、枯草桿菌、黑色變種芽孢及自然菌殺滅率達99.9％以上，有效去除可吸入顆粒，達到1-10 萬級潔凈度。
2．消除污染有害氣體異味，初級電子在電場中獲得加速，撞擊空氣中的氧分子。當能量超過氧分子的電離電位時氧分子迅速離子化。失去電子的氧分子變成正*性氧離子（O2+），而釋放的電子又
與另一中性氧分子結合變成負*性氧離子（O2－），結果是氧離子的兩級分化并吸附中性氧分子形成O2+、O2－、O2 等氧聚集的離子群，具有*強的氧化性，可在很短的時間內將污染空氣中的有害成分氧化分解為無害的產物和水；
O2+e（3.6eV）→·O+O
H2O+e（5.09eV）→·OH+HO+·OH→·OH2
研究表明：活性自由基·OH 的氧化電位（2.8eV）比氧化性*強的臭氧的氧化電位（2.07eV）還高出35％?！H 自由基與有機物的反應速度高出幾個數量級。而且·OH自由基對氧化污染物的反應是無選擇性的，可引發鏈?zhǔn)椒磻?yīng)，直接將污染空氣中的大部分有害物質氧化為二氧化碳和水或礦物質。其作用機理如下：
H2S+·OH→HS+H2O
HS+O2+O2＋+O2－→SO3+H2O
NH3·OH→NH2+H2O
NH2+O2+O2＋+O2→→NOX+H2O
CH2O+ O2＋+O2→+·OH→H·COOH+H2O
實踐證明，一定濃度污染空氣中的大部分有害物質能在很短的間內被氧化分解，轉化率平均在90％以上。
2.等離子凈化單元
等離子是由電子、離子、自由基和中性粒子流組成，工作狀態呈流星雨狀電性流體，屬固態、液態、氣態之外的第四種物質形態。等離子發生器整體保持電中性，安全可靠。
低溫等離子體分解油霧、廢氣等污染介質時，等離子體中的高能離子起決定性的作用。流星雨狀的高能等離子與介質發生非彈性碰撞，將能量轉化成基態介質的內能，發生激發、離解、電離等一系列過程是污染介質處于活化狀態。污染介質在等離子體的作用下，產生活性自由基，活化后的污染分子經過等離子體定向鏈化學反應后被脫離。當離子平均能量超過污染介質中化學鏈結合能時，分子鏈段裂，污染介質分解，并在等離子發生器吸附場的作用下被收集。在低溫等離子體中，可能由污染介質成分決定發生的各類化學反應，這主要取決于等離子的平均能量、離子密度、氣體溫度、污染物介質濃度及共存的介質成分。
技術特點
（1）智能：能自動判斷工作運行狀態，并顯示相應的工作指示燈。
（2）**：**捕集不同粒徑的油霧粒子，凈化效率高，從根本上解決了污染轉移問題。
（3）靈活：凈化單元可以靈活組合，根據不同的凈化處理量及凈化率要求，單元數量可作調整。
（4）方便：凈化單元采用分體抽屜式結構，易于安裝、維護，清洗特別方便。
（5）**：電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化率。
（6）安全：安全系統設計周密，檢修門被打開，高壓電源即自動切斷；高壓電源精心設計成環氧樹脂嚴密封閉的單元體，使用安全可靠；采用了大型機所運用的閃絡跟蹤技術，可配備遠程控制系統，大大提高運行運行的安全系數。
（7）穩定：電源控制系統具有過流過壓自動保護裝置，保證設備穩定運行。
（8）節能：使用壽命長，節能**(比傳統技術節能50%以上)、占地面積小。
三、性能參數
1、處理風量：2000m3/h---100000 m3/h;
2、有機廢氣凈化效率：≥90%；
3、設備阻力：≤300Pa;
4、電源電壓：220V 50HZ
5、功率：0.5KW-20KW
6、設備噪聲：≤45Db
四、技術特點
（1）、**除惡臭：能**去除揮發性有機物（VOC）、無機物、硫化氫、氨氣、硫醇類等主要污染物，以及各種惡臭味，脫臭效率*高可達95%以上，脫臭效果達到國家1993年頒布的惡臭污染物排放標準（GB14554-93）和1996年頒布的《大氣污染物綜合排放標準》(GB16297-1996)。
（2）、無需添加任何物質：只需要設置相應的排風管道和排風動力，使惡臭/工業廢氣通過本設備進行脫臭分解凈化，無需添加任何物質參與化學反應。
（3）、適應性強：可適應高濃度，大氣量，不同工業廢氣物質的脫臭、凈化處理，可每天24小時連續工作，運行穩定可靠。
（4）、運行成本低：無任何機械動作，無噪音，無需專人管理和日常維護，只需作定期檢查，本設備能耗低，設備風阻*低＜300pa,可節約大量排風動力能耗。
（5）、設備占地面積小，自重輕：適合于布置緊湊、場地狹小等特殊條件，設備占地面積＜2平方米/處理10000m3/h風量。
（6）、優質進口材料制造：防火、防腐蝕性能高，設備性能安全穩定，采用不銹鋼材質，設備使用壽命在十五年以上。
五．設備優勢
UV光解是利用特殊的低壓紫外燈管能同時發射出185nm紫外線和254nm紫外線的雙光譜特性。燈管發射出的185nm紫外線，能觸發空氣中的O2（氧），轉化為O3（臭氧）。臭氧具有很強的氧化能力，其與廢氣中的碳?xì)浠衔铮ㄈ绫筋?、烴類、醇類、脂類等）充分混合接觸后，在燈管發射出的254nm紫外線的照射催化條件下，能將這些有害污染物，直接氧化分解為水和二氧化碳。由此可見，紫外燈管發射出的185nm紫外線，起到了提供氧化反應物的作用；而燈管發射出的254nm紫外線，起到了提供光解反應順利進行的必要反應條件的作用。但紫外燈管的臭氧產生能力較低，如現在使用*為普遍的150W U形臭氧紫外線燈管，在氧氣充足的條件下，每小時的臭氧產生量約為900mg左右，即其單位功率每小時的臭氧產生量僅為6mg/w。而臭氧作為光解反應中的一種主要的反應物質，其產生量的多少，直接影響著處理效果的好壞。等離子技術，是利用高壓的電場，使空氣中的O2電離產生O3，其臭氧產生效率要比紫外燈管高很多。單位功率每小時的臭氧產生量為100mg/w，是紫外燈管單位功率臭氧產生量的16倍。 但等離子管幾乎不發射出紫外線。缺少了紫外線的催化作用，在單純采用等離子工藝的廢氣處理裝置中，臭氧與有機廢氣的反應變得緩慢困難，同樣制約了設備的處理效能。
因此，可將這兩種處理方案結合起來。將等離子裝置布置在光解設備的前段，離子裝置產生的O3與有機廢氣混合后，流經紫外線燈管。紫外線燈管能進一步地觸發O3的生成，同時在燈管254nm紫外線的催化作用下，O3與有機物的反應效能大幅提升，從而取得理想的處理效果。由于等離子裝置較紫外燈管高得多的臭氧產生效能，使得設備的功耗隨之降低，節能效果顯著。
六、安裝及說明
1 、安裝說明

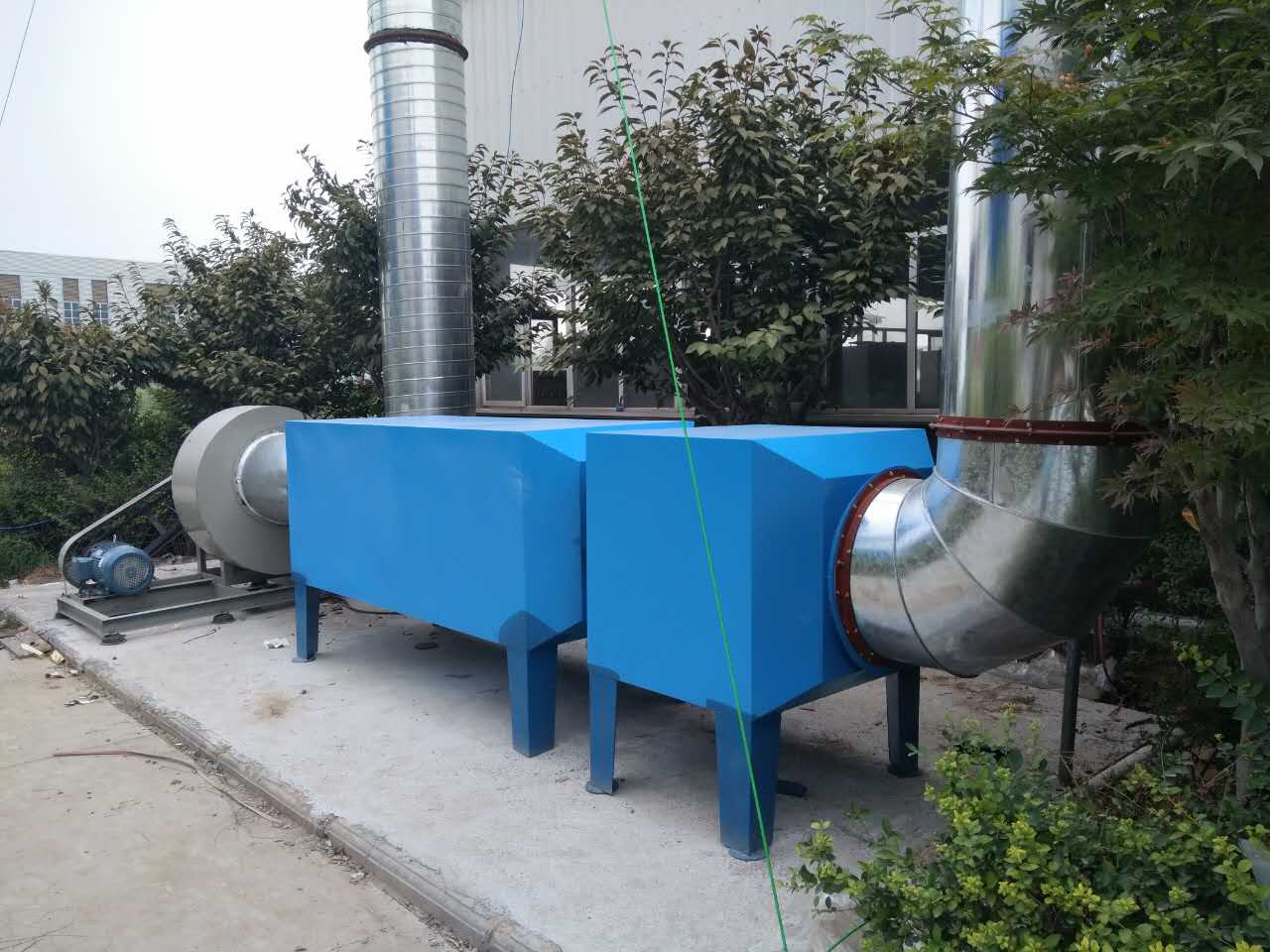

凈化器可安裝在風機之前，也可安裝在風機之后，建議安裝在風機之前；
凈化器如安裝在支架之上時，應與支架緊固連接；
凈化器與排煙管道之間的連接必須密封；
凈化器可以安裝在室內，也可安裝在室外，但應有足夠的空間用來維護與維修；
凈化器箱體應可靠接地；
安裝過程中不允許磕碰電*，嚴禁異物落在凈化器內；
凈化器本體及電控箱中各電器連接應可靠無誤。
2 、使用說明及注意事項
接通交流220V，50Hz電源后，凈化器即可工作，這時電控箱工作指示（綠）燈亮，凈化器本身發出連續平穩的工作運轉聲；
若復位指示（紅）燈偶爾有閃動，屬電*放電，視為正?，F(xiàn)象，凈化器仍可自動復位工作；
若復位指示（紅）燈閃動頻率快或長期亮，可按下復位鍵，如紅燈仍亮，應立即關閉電源，打開凈化器前門，檢查各部件是否異常及有無異物，確定無誤后仍不成功，則需關閉電源，對電*進行清洗；
清洗后如仍不能正常工作，應立即聯系**維護人員及時檢修；
嚴禁在通電情況下打開凈化器前門及電控箱。
適用范圍：
煉油廠、橡膠廠、化工廠、制藥廠、污水處理廠、垃圾轉運站等惡臭氣體的脫臭凈化處理。
物質名稱：惡臭氣體
主要來源
硫化氫：
牛皮紙漿、煉油、煉焦、石化、煤氣、糞便處理、二硫化碳的生產或加工。
硫醇類：
牛皮紙漿、煉油、煤氣、制藥、農藥、合成樹酯、合成纖維、橡膠。
硫醚類：
牛皮紙漿、煉油、農藥、垃圾處理、生活污水下水道 。
氨：
氮肥、硝酸、煉焦、糞便處理、肉類加工。
胺類：
水產加工，畜產加工、皮革、骨膠。
吲哚類：
糞便處理、生活污水處理、煉焦、肉類腐爛、屠宰牲畜。
硝基：
燃料、炸藥 。
烴類：
煉油、煉焦、石油化工、電石、化肥、內燃機排氣、油漆、溶劑、油墨印刷 。
醛類：
煉油、石油化工、醫藥、內燃機排氣、垃圾處理、鑄造。
