XD型**多管除塵器是在分析國內外現有各種旋風除塵器的結構、性能基礎上,采用多項高新技術,通過試驗研究而設計的集工業鍋爐消煙除塵、脫硫和省材節能與一身的*創多功能**旋風除塵設備。
工業鍋爐煙塵是空氣污染的*大污染源之一。XD型多管式旋風除塵器具有除塵效率高、阻力低、性能穩定、磨損小、不需維護等顯著特點,是廣泛用于工業鍋爐煙氣除塵和其它工業粉塵治理的更新?lián)Q代產品,滿足國家規定的一類地區煙塵排放標準.
一、結構及工作原理

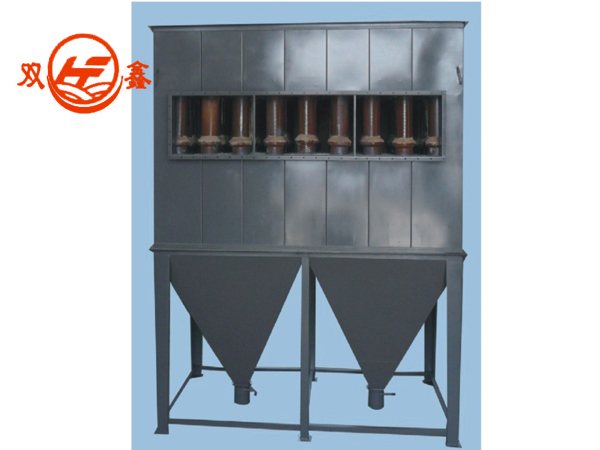

XD型除塵器由多個陶瓷、鑄鐵、**旋風子組合而成,除塵器上部為一箱體結構,下部為收灰斗,旋風子就排列在箱體之中。
含塵煙氣*先通過進氣裝置,在此裝置中噴入一定量介質,使煙氣的粘度加大,微細塵粒在相互碰撞時凝聚成大顆粒,而后均勻分流進入除塵器旋風子,在旋風子內煙氣中的塵粒被離心分離向下落放灰斗,凈化后的氣流反向旋轉經芯管而上升匯流后,入排煙管、煙箱,通過引風機*后排入大氣中。
在集灰斗中設計了特殊結構,有效地防止旋風子的相互串風和塵粒的二次飛揚.
二、性能特點
1、除塵效率高,性能穩定,由于設計了直徑特殊結構的**旋風子,并采用煙氣加溫處理細塵凝聚理論,熱沉降理論,均勻配風,防止串風和二次飛揚等高新技術,使旋風子保持組合效率高達97%,并有消煙和脫硫效果。
2、煙氣阻力低,旋風子內表面光滑,入口處的特殊設計,芯管裝有減阻器,除塵器本體阻力900Pa(90mmH2O)左右。
3、采用陶瓷、鑄鐵多管旋風子耐磨抗腐蝕性好,使用壽命長,設備長時間不需要維修,省工、省時、省力。
4、除塵器與引風機*佳結合布置連接管道短,占地面積小,安裝使用方便。
三、主要技術經濟指標
型號規格 | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | XD-35 |
處理煙氣量(m3/h) | 3000 | 6000 | 12000 | 18000 | 30000 | 45000 | 60000 | 105000 |
除塵效率(%) | >95 | |||||||
阻力(Pa) | <900 | |||||||
分割粒徑dc50 | 3.1μm |
XD型多管式旋風除塵器,XD-10t/h配用密封手動集塵罐或定時電磁排灰閥;XD-10t/h以上配用螺旋排灰裝置或水封沖灰器。
四、安裝使用注意事項
1、使用單位應根據處理含塵煙氣流量,按主要技術指標選用除塵器。
2、除塵器及除塵器系統的連接法蘭應密封不漏氣。
3、除塵器的排灰口,應裝設嚴密可靠的鎖氣排灰裝置,運行中發現有漏氣或堵塞現象應及時排除。
4、除塵器系統安裝完畢后應開爐進行系統氣密性檢查,漏風部位要及時處理,以免影響除塵效率。
5、除塵器無論采用何種集塵排灰方式,必須定期排灰,嚴格防止排灰口漏風或堵塞影響正常運行。
6、除塵器進風口高度與鍋爐煙氣出口高度差,可變更除塵器基礎高度解決,但要保證有一定的排塵空間。
7、根據現場安裝要求,除塵器可制成后側出風口和上出風口兩種方式。
